Thiết kế hệ thống tiếp đất dùng để tản dòng điện sét trong đất tại phòng máy chủ . Các xung sét có thể xuất hiện rất nhỏ dưới dạng nhiễu từ nội tại hệ thống thiết bị hoặc rất lớn đến hàng nghìn ampe. Một giải pháp đảm bảo cắt, lọc và dẫn chuyển sét, nhiễu xuống đất là cần thiết


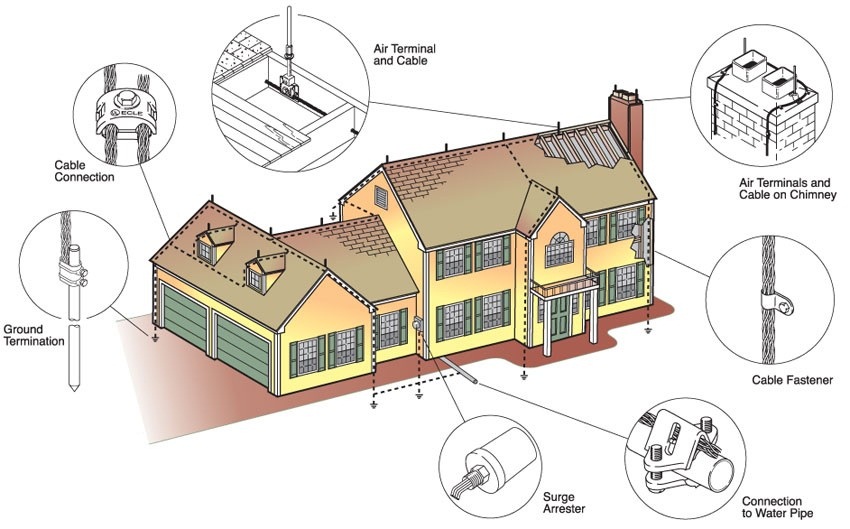

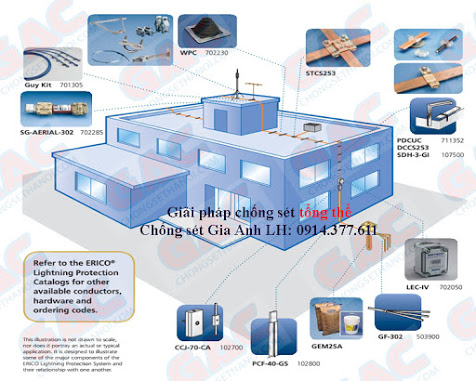

Hệ thống bao gồm các hạng mục chính sau:

Hố tiếp địa là rãng tiếp địa trong đó chứa các điện cực được đóng trực tiếp, thường thì hố có chiều là 50x50cm

• Các điện cực tiếp đất

• Hệ thống dây dẫn

• Bản đồng nối đất

• Các thiết bị cắt lọc sét:

Hệ thống tiếp đất cần đáp ứng một số yêu cầu sau:

• Có khả năng chống sét lan truyền trên đường điện nguồn và đường dữ liệu.

• Tiêu tán năng lượng sét vào đất qua hệ thống đất có tổng trở thấp.

• Điện trở tiếp đất phải có giá trị điện trở < 10Ω cho phép làm phân tán và triệt tiêu năng lượng sét theo tiêu chuẩn quốc tế và Việt Nam.

• Dây dẫn sét, kim thu sét (cọc điện cực thoát sét) có kích thước phù hợp để giảm thiểu chi phí đồng thời vẫn có thể chịu được dòng cao.

• Thiết bị cắt sét cho nguồn điện phòng hệ thống được lắp đặt tại nguồn điện 1 pha trước mỗi đường dây kết nối vào hệ thống, dùng để cắt xả xung điện sét lan truyền trên lưới hạ thế xuống đất & lọc các sóng hài các nhiểu tần số cao trước khi chúng có thể theo nguồn điện đi vào phụ tải

  2. Quy trình thi công lắp đặt hệ thống tiếp đất công tác

• Khảo sát, thiết kế chi tiết hệ thống dựa trên mô hình bản vẽ
• Giải phóng mặt bằng để thi công.
• Đào hố có kích thước sâu 0,5m rộng 0,5m dài. (theo bản vẽ)
• Đóng cọc xuống đáy 2 hố sâu 2,4m so với mặt đáy của rãnh.
• Liên kết các cọc bằng dây cáp đồng trần M70 thông qua mối hàn hóa nhiệt.
• Rải đều hóa chất lên trên rãnh.
• PVC M70 một đầu hàn nẹp vào trong bể tổ đất, đầu kia của cáp PVC M70 được bấm đầu code, bắt với bản đồng (bản đồng được để trong hộp bảo vệ đặt trong phòng máy chủ) bằng bulong và ốc vít. Yêu cầu dây PVC M70 phải được cố định bằng bộ định vị.
• Bấm đầu code vào một đầu dây M4 bắt với bản đồng bằng bulong và ốc vít còn đầu kia kết nối vào vỏ máy chủ và các thiết bị mạng.
• Lắp đặt thiết bị chống sét cho đường điện phòng hệ thống.
• Hoàn trả mặt bằng về hiện trạng ban đầu.
• Nghiệm thu hệ thống theo tiêu chuẩn
• Bàn giao tài liệu: tài liệu thiết kế, bản vẽ hoàn công cho điểm triển khai
• Tiến hành hoàn trả mặt bằng, vệ sinh công nghiệp sau khi thi công.
