Những hệ thống chống sét được lắp đặt chính xác sẽ mang đến cho bạn hiệu quả chống sét cao nhất. Cùng chongsethanoi.com tìm hiểu quy trình lắp đặt hệ thống chống sét đúng tiêu chuẩn nhé.

Hướng dẫn chi tiết cách lắp đặt hệ thống tiếp địa chống sét đúng tiêu chuẩn:

Khi lắp đặt hệ thống chống sét người ta thường dùng cọc đồng có đường kính từ 14mm trở lên, dài 2m.

Tùy thuộc vào địa chất từng vùng để đo chiều sâu và số lượng cọc, làm sao khi kiểm tra điện trở đó được dưới 10 Ohm.

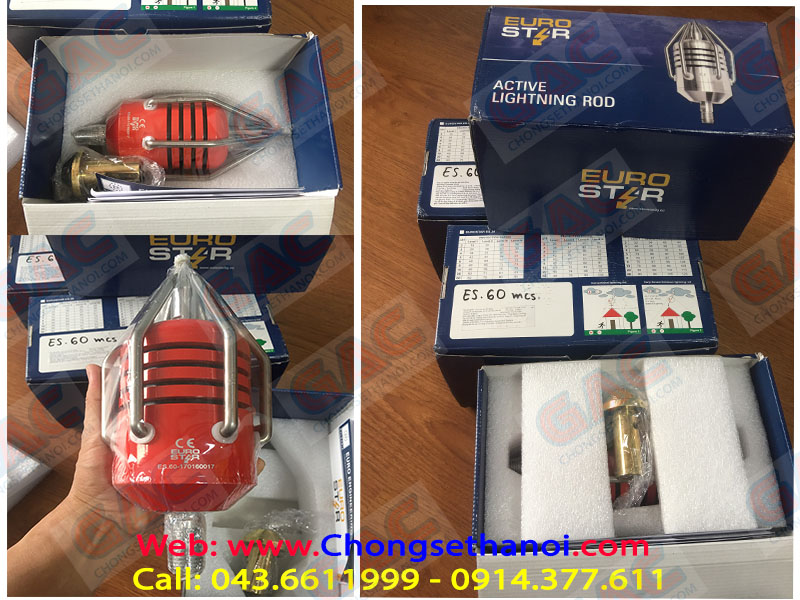

lap-dat-he-thong-chong-set

Các cọc phải được nối với nhau bằng dây đồng, hàn hoặc bắt bằng bulon đồng.

Dây tiếp đất này được nối với vỏ kim loại của các thiết bị điện trong nhà.

1. Đào rãnh hoặc khoan giếng tiếp đất.

- Xác định được vị trí làm hệ thống tiếp đất.

- Trước khi đào cần kiểm tra cẩn thận để tránh các công trình ngầm khác như cáp ngầm hay hệ thống ống nước.

- Nên đào rãnh sâu từ 600mm đến 800mm, rộng từ 300mm đến 500mm có chiều dài và hình dạng theo bản vẽ thiết kế hoặc mặt bằng thực tế thi công.

- Đối với những nơi có mặt bằng thi công hạn chế hoặc những vùng đất có điện trở suất đất cao thì phải áp dụng phương pháp khoan giếng, đường kính giếng khoan từ 50 mm đến 80 mm, sâu từ 20 m đến 40 m tùy theo độ sâu của mạch nước ngầm.

2. Chôn các điện cực xuống đất.

- Đóng cọc tiếp đất tại những nơi quy định sao cho khoảng cách giữa các cọc bằng 2 lần độ dài cọc đóng xuống đất. Tuy nhiên, ở những nơi có diện tích làm hệ thống đất giới hạn thì có thể đóng các cọc với khoảng cách ngắn hơn.

- Đóng cọc sâu đến khi đỉnh cọc cách đáy rãnh từ 100 mm đến 150 mm.

- Riêng cọc đất trung tâm được đóng cạn hơn so với các cọc khác, sao cho đỉnh cọc cách mặt đất từ 150 – 250 mm để khi lắp đặt hố kiểm tra điện trở đất thì đỉnh cọc sẽ nằm bên trong hố.

- Rãi cáp đồng trần dọc theo các rãnh đã đào để liên kết với các cọc đã đóng.

- Hàn hóa nhiệt để liên kết các cọc với cáp đồng trần.

- Trước khi đóng cọc hãy đào sâu tại vị trí cọc có hố đường kính từ 200 mm đến 300 mm sâu 500 mm tính từ đáy rãnh sau đó đổ hóa chất vào những hố này.

-  Dây dẫn sét trực tiếp từ kim chống sét hoặc cáp tiếp đất từ bản đồng tiếp đất chính sẽ được liên kết vào hệ thống đất tại vị trí cọc trung tâm.

3. Hoàn trả mặt bằng

- Kiểm tra điện trở đất tại vị trí đóng cọc trung tâm sao cho mặt hố ngang với mặt đất.

- Kiểm tra lần cuối tất cả các mối hàn và thu dọn dụng cụ.

- Lấp kín đất vào các hố và rãnh, nện chặt và hoàn trả mặt bằng.

Đo điện trở tiếp đất của hệ thống, giá trị điện trở cho phép là < 10 W, nếu lớn hơn giá trị này thì phải đóng thêm cọc, xử lý thêm hóa chất giảm điện trở đất hoặc khoan giếng để giảm tới giá trị cho phép.
