Thiết bị cắt lọc sét cho thi công chống sét giá rẻ

Dùng thiết bị cắt lọc sét cho thi công chống sét giá rẻ (thường là lắp nối tiếp với phụ tải) để vừa cắt xung điện sét , vừa lọc được các loại sóng hài , các nhiễu tần số cao của sét :

a) Cấu hình: loại này gồm có 3 phần :

* Thiết bị cắt lọc sét: Trong thi công chống sét giá rẻ dùng để cắt xả xung điện sét lan truyền trên lưới hạ thế xuống đất & lọc các sóng hài các nhiễu tần số cao trước khi chúng có thể theo nguồn điện đi vào phụ tải .

* Dây dẫn sét: Dùng để dẫn dòng sét từ thiết bị cắt lọc sét sét đến hệ thống tiếp đất.

* Hệ thống tiếp đất: Dùng để tản dòng điện sét trong đất. Cấu hình của hệ thống tiếp đất này gồm

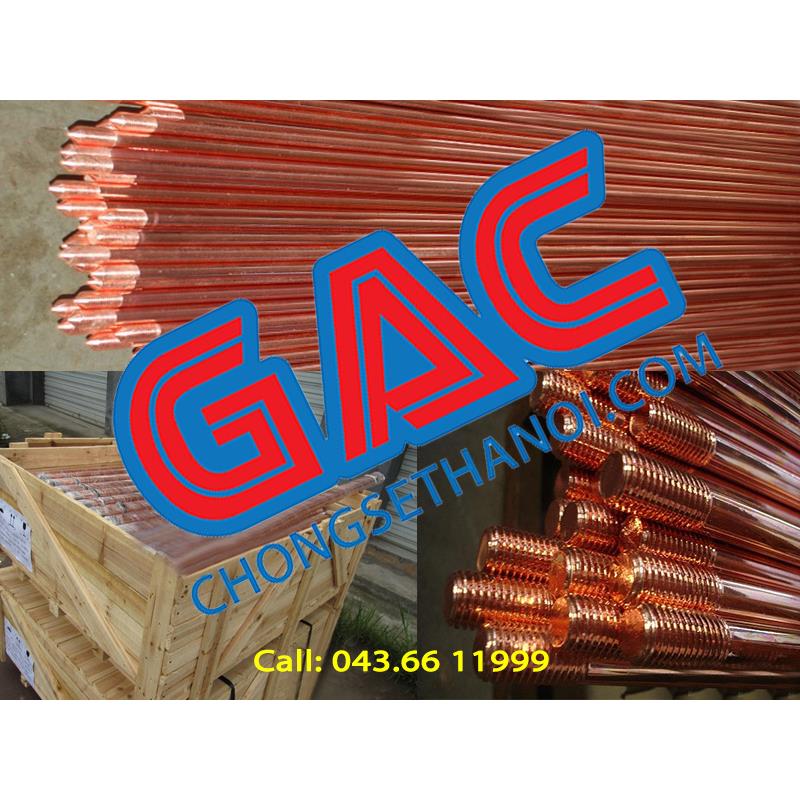

- Các cọc tiếp đất: thường dài từ 2,4 mét đến 3 mét . Đường kính ngoài thường là 14 – 16mm. Được chôn thẳng đứng & cách mặt đất từ 0,5 đến 1 mét . Khoảng cách cọc với cọc trong hệ thống thường từ 3 đến 15 mét.

- Dây tiếp đất : thường là cáp đồng trần có tiết diện từ 50 đến 75mm2 dùng để liên kết các cọc tiếp đất này lại với nhau . Cáp này nằm âm dưới mặt đất từ 0,5 đến 1 mét .

- Ốc siết cáp hoặc mối hàn hoá nhiệt cadweld: dùng để liên kết dây tiếp đất & các cọc tiếp đất với nhau.

b) Cấu tạo của thiết bị cắt lọc sét trong thi công chống sét giá rẻ thường bao gồm: Van cắt sét sơ cấp (nằm phía trước

- Bộ lọc sóng hài & nhiễu (nằm giữa)

- Van cắt sét thứ cấp (nằm phía sau)

Van cắt sét sơ cấp & thứ cấp được chế tạo từ ô xýt kim loại (metal oxide varristor – mov) thường là ô xýt kẽm. Đặc điểm của loại vật liệu này trong thi công chống sét giá rẻ là chỉ có thể dẫn điện ở điện áp cao & sẽ trở thành vật cách điện ở điện áp thấp , điện áp càng cao thì dòng điện thông mạch càng lớn và điện áp càng giảm thì dòng thông mạch càng giảm về zê rô ( còn gọi là khối điện trở phi tuyến).

Bộ lọc sóng hài được cấu tạo từ cuộn kháng điện l & các tụ lọc c , cuộn khán l được lắp nối tiếp với mạch điện còn tụ lọc c thì lắp song song với mạch điện (nằm phía sau cuộn kháng điện l).

c) Nguyên lý làm việc của thiết bị cắt lọc sét trong hệ thống thi công chống sét giá rẻ: Khi sét đánh trực tiếp vào đường dây điện hạ thế 3 pha 220/380vac – 50hz , hoặc sét đánh vào các vùng lân cận rồi cảm ứng vào đường dây hạ thế rồi lan truyền vào thiết bị cắt lọc sét trước khi nó đến phụ tải ( các thiết bị dùng điện ) . Xung điện sét này thường có biên độ điện áp lớn làm cho điện trở phi tuyến của van cắt sét sơ cấp ngưỡng dẫn , lúc này nó sẽ mở mạch để cho dòng điện sét đi qua nó xuống đất . Tiếp theo đó bộ lọc l – c có tác dụng làm giảm thấp biên độ xung sét và tách bỏ các thành phần sóng hài , nhiễu tần số cao . Xung điện sét còn sót với biên độ thấp khi ra khỏi bộ lọc l – c thì sẽ bị van cắt sét thứ cấp cắt thêm một lần nữa . Khi xung điện sét giảm thấp đến dưới giá trị điện áp ngưỡng của van cắt sét thì điện trở phi tuyến của van cắt sét sẽ tăng nhanh để ngắt dòng cắt xung sét trong hệ thống thi công chống sét giá rẻ.
